NUEVOS INVENTOS HECHOS POR MI
Invento Nº1: Altavoz portatil con bateria y radio fm y entrada auxiliar 4 días de duración de bateria
Este invento se me ocurrio por que queria un altavoz portatil potente y con mp3, y que durase la bateria varios días, y me puse a investigar que componentes y piezas tenian los aparatos que vendian en mercadillos, bazares chinos, etc, y normalmente los que venden suelen llevar de fabrica 1 o 2 altavoces de 4 omh de 3w de potencia, un mini amplificador con un integrado llamado KA 2209 que se usaba a finales de los 80 y se sigue usando en aparatos como estos y tambien en radios pequeñas, tambien llevan un pequeño circuito impreso con otro integrado para la radio fm y otro para mp3 y una minuscula cpu que lo controla todo el aparato a veces solo llevan 1 circuito integrado con todo con radio fm, con mp3 y cpu y asi se reduce el consumo, llevan para poner un pendrive maximo de 32gb de capacidad y lector de micro sd y una bateria de Ion Litio que se carga en 2 horas y media de entre 500 mah y 2500mah de capacidad y entrada auxiliar.
Y yo pense voy a hacerlo mejor que los que venden que tenga más potencia en los altavoces y que dure mucho más la bateria y lo hare con piezas recicladas y que ya no use y muy pocas compradas.
-Lista de materiales :
1 radio de coche que tenia por ahi guardada
1 bateria de 12v 12 ah de capacidad
1 caja de un altavoz de un equipo de musica viejo
1,5m de cable electrico
1 cinta adaptadora para el casette (para poner un mp3 externo)
1 interruptor, yo lo saque de un viejo tdt roto
pegamento, tornillos pequeños, silicona termofusible negra, estaño, soldador de estaño,
cinta aislante, pinturas de varios colores
4 patas de plastico negro con tornillos
1 asa de metal para transportarlo
un poco de masilla para rellenar agujeros
1 maquina de taladrar con broca para madera pequeña
Empecemos:
esquema del altavoz portatil casero
Este es el circuito que diseñe para este proyecto sencillo y muy simple.
El primer paso es quitar el vinilo a la caja del altavoz viejo y dejarlo que se vea la madera.
El segundo paso es con cuidado le damos con un martillo a la parte de atras hasta quitar la madera, y veremos los dos altavoces por atras y los conectamos a la radio de coche que dije antes y conectamos la antena y los cables de alimentación de 12v a una bateria pegada en el interior y le ponemos en el polo + un pequeño interruptor y hacemos un agujero por donde sacaremos el botón del interruptor y lo atornillamos a la caja por dentro, con una chapa de madera la cortamos a medida de la caja de madera y recortamos un rectangulo de las mismas dimensiones de ancho que la radio de coche y la metemos dentro y la pegamos o la atornillamos como nos venga mejor y a la chapa le ponemos 4 tornillos en cada esquina para quita y pon y asi nos sirve para cargar la bateria más facil con un cargador de baterias de coche de 12v.

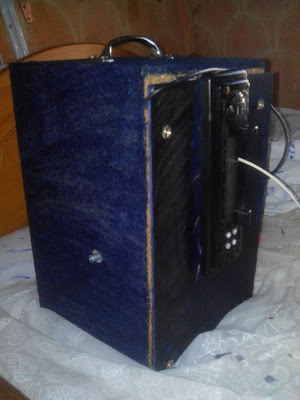

El tercer paso es pintar con pintura azul oscuro toda la caja menos los altavoces y la radio y cuando este seca atornillamos la asa de metal a la caja y los cables del interior deben estar soldados con estaño y encintados con cinta aislante y por ultimo le ponemos 4 patas de plastico atornilladas a la caja y nos quedara este estupendo altavoz portatil y un poco pesado el mio pesa 4kilos pero dura la bateria 4 días usandolo desde las 9:00 am hasta 11:00 pm , y si queremos conectar un mp3 externo usaremos una cinta adaptadora si tenemos casette pero si la radio de coche lleva para cd o usb no hace falta la cinta adaptadora.
Invento Nº2: radio vintage fm de madera con iluminación led en 3 colores, funciona con 3 pilas AA.
Esta radio vintage para hacer la forma me base en varias radios que tengo y mezcle los modelos y salio esto:
Esta es la primera foto que le hice a la radio antes de acabarla pero el resultado final es como si fuera una radio vintage de bastante trabajo y muchas horas dedicadas .
En su interior hay un pequeño receptor de fm alimentado por 3v la tercera pila es para los led del dial y puede recivir fm frecuencia modulada 88-108 mhz y direis ¿donde esta la antena de la radio? aunque suene raro esta en el interior de la radio para que no se vea, esta antena esta hecha con cobre esmaltado grueso y lo fui enrrollandolo en un lapiz y le di unas 50 vueltas y con mucho cuidado fui sacando la bobina con cuidado para no perder la forma de espiral y lije el principio de la bobina y solde el cable que sale de la radio para la antena en el principio de la bobina y todos los demas cables tambien los solde con estaño y los encinte con cinta aislante, y lleva 3 leds naranja , azul, verde que funcionan a 4,5v y la estructura es de chapa de madera pegada con cola blanca de madera y pintada imitando las betas de la madera y me llevo mucho trabajo pero lo consegui.
Aún tengo más inventos como una radio regenerativa de fm am y oc hecha con piezas de otros aparatos y funciona con 1 pila de 9v, ya la pondre otro día que pueda y tenga tiempo espero que os haya gustado los inventos y más que pondre más alante.
